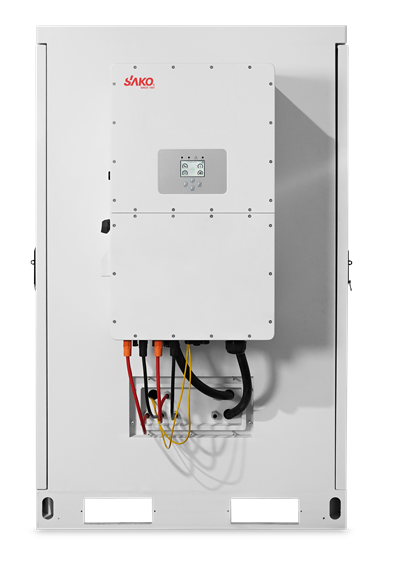

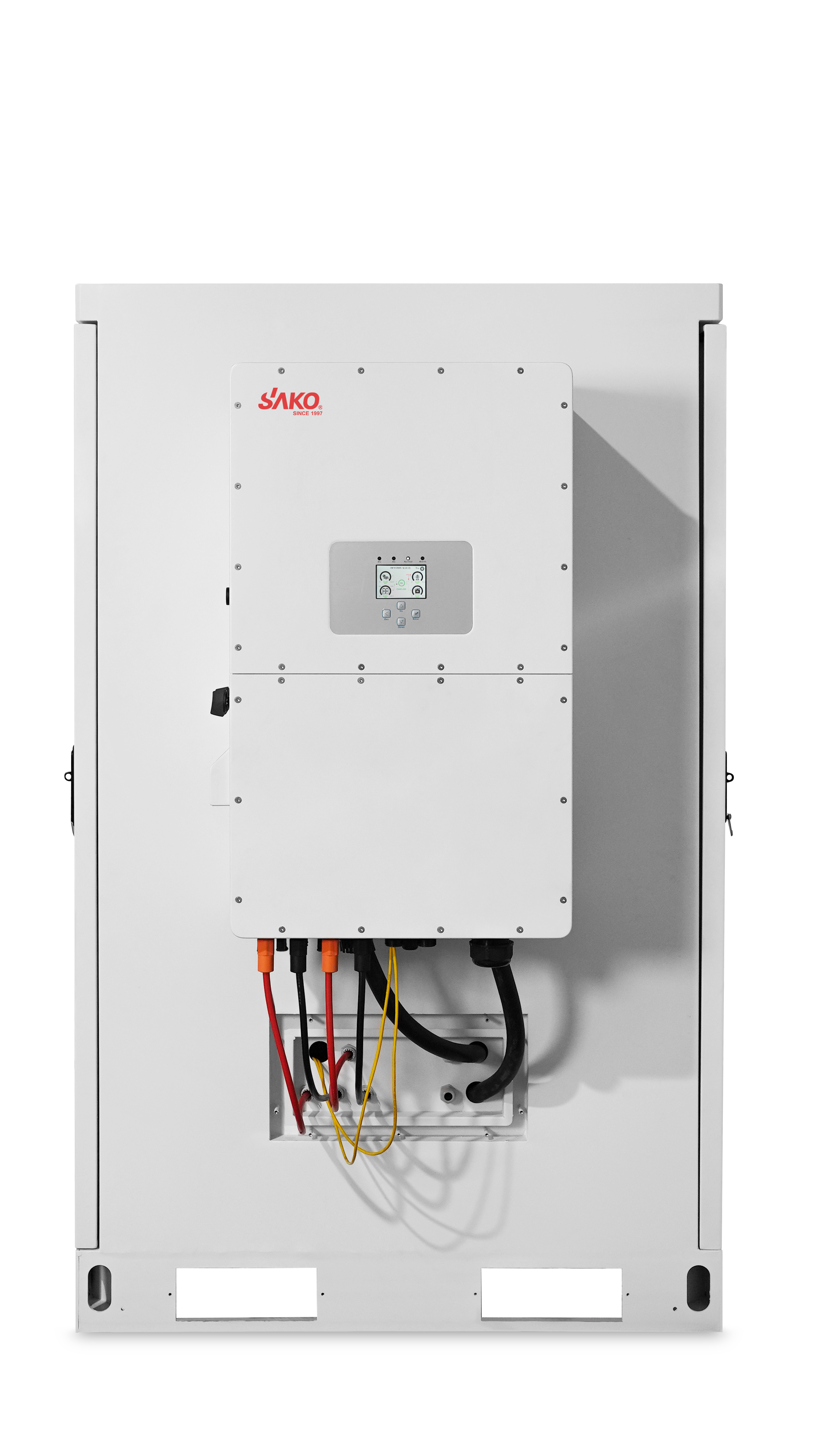

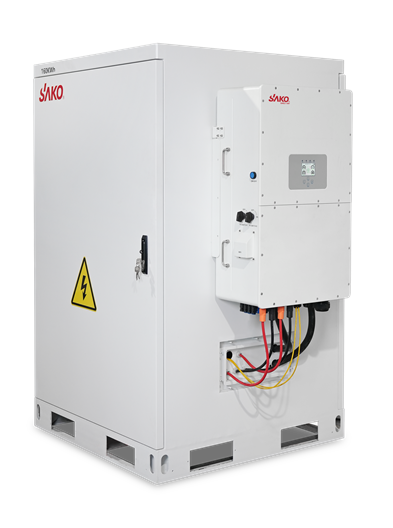

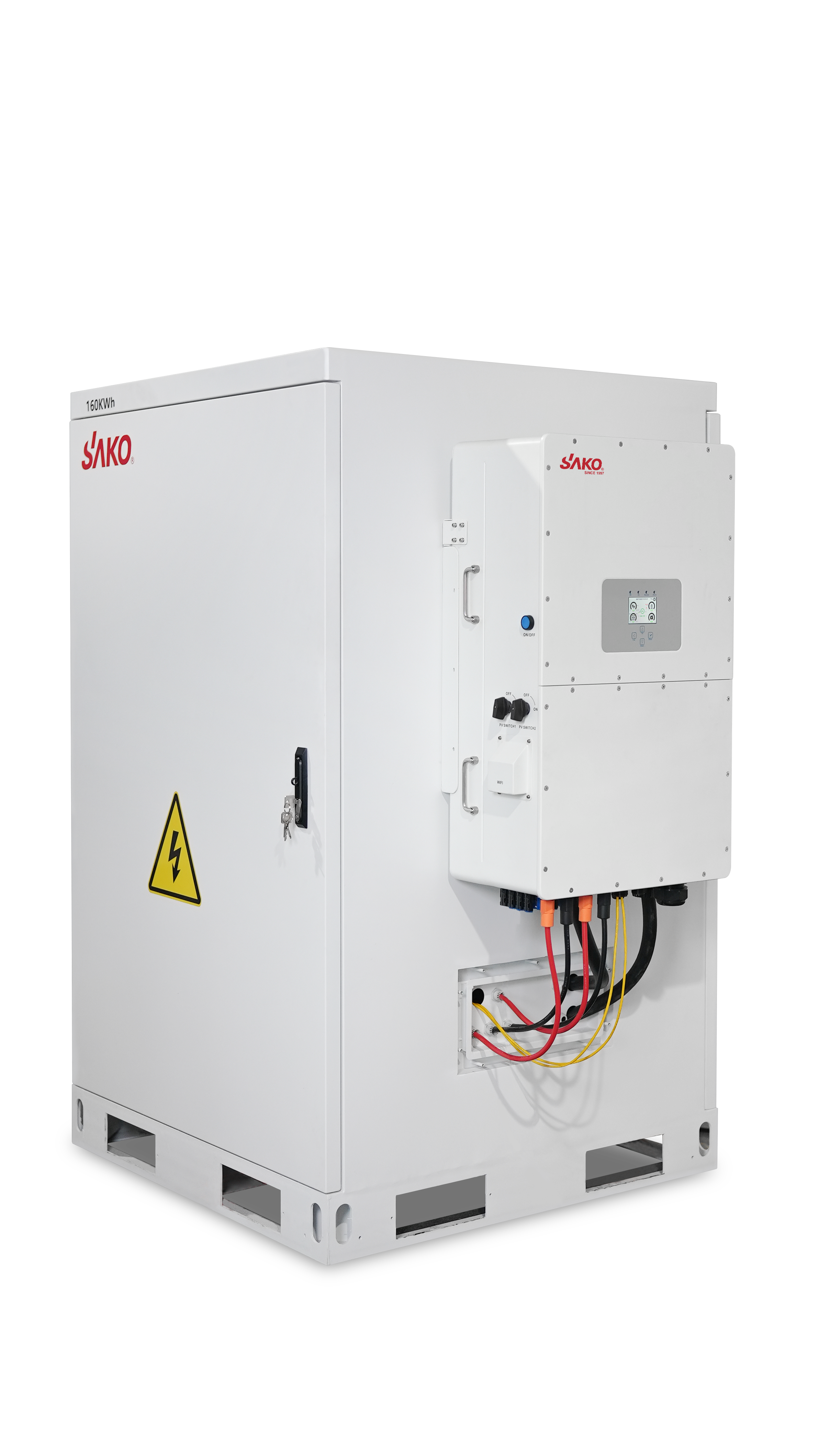

| Інвертор: SUNIN-80KM10-H1P3-EU — Трифазний гібридний 80 кВт | |
| Вхід постійного струму (PV) | |
| Рекомендована макс. потужність PV | 160 кВт |
| Макс. використовувана PV потужність | 160 кВт |
| Макс. вхідна напруга | 1000 В DC |
| Номінальна напруга | 600 В |
| Напруга запуску | 180 В |
| Діапазон напруги MPPT | 150 – 950 В |
| Макс. вхідний струм | 10 × 42 А |
| Макс. струм КЗ | 10 × 60 А |
| Кількість MPPT / макс. стрінгів | 10 / 20 |
| Акумулятор | |
| Тип батареї | Li-ion |
| Діапазон напруги батареї | 300 – 950 В |
| Макс. струм заряду / розряду | 200 А / 100 А + 100 А |
| Кількість портів батареї | 2 |
| Макс. струм на кожен порт | 100 А |
| Протокол зв'язку з АКБ | CAN / RS485 |
| Вихід змінного струму (мережа) | |
| Номінальна вихідна потужність | 80 кВт |
| Макс. повна вихідна потужність | 80 кВА |
| Номінальна напруга мережі | 3/N/PE, 220/380 В або 230/400 В |
| Номінальна частота мережі | 50 Гц / 60 Гц |
| Номінальний вихідний струм | 121,6 А / 115,5 А |
| Коефіцієнт потужності | > 0,99 (0,8 випереджає – 0,8 відстає) |
| THDi | < 3% |
| Макс. вхідний струм (мережа) | 250 А |
| Резервний вихід (Backup) | |
| Номінальна потужність резерву | 80 кВт |
| Макс. повна потужність резерву | 80 кВА (перевантаження 2×, 200 мс) |
| Час перемикання на резерв | < 10 мс |
| Вихідна напруга резерву | 3/N/PE, 220–230 В / 380–400 В |
| THDv (лінійне навантаження) | < 2% |
| Потужність на фазу | 26,66 кВт |
| Генератор | |
| Макс. вхідна потужність | 80 кВт |
| Номінальний вхідний струм | 121,6 А / 115,5 А |
| Номінальна вхідна напруга | 3/N/PE, 220–230 В / 380–400 В |
| Номінальна вхідна частота | 50 Гц / 60 Гц |
| ККД | |
| Макс. ККД | 97,6% |
| Євро-ККД | 97,2% |
| ККД заряд/розряд АКБ → AC | 97,0% |
| Загальні дані | |
| Габарити (Ш × В × Г) | 1174 × 814 × 400 мм |
| Маса | 170 кг |
| Топологія | Безтрансформаторна |
| Діапазон робочих температур | −25 … +60 °C |
| Відносна вологість | 0 – 100% |
| Ступінь захисту | IP66 |
| Макс. висота установки | 3000 м н.р.м. |
| Охолодження | Інтелектуальний вентилятор |
| Макс. паралельне підключення | до 1,25 МВт |
| Дисплей | 7" LCD + Bluetooth + App |
| Зв'язок | CAN, RS485, Ethernet, Wi-Fi (опція), Cellular (опція) |

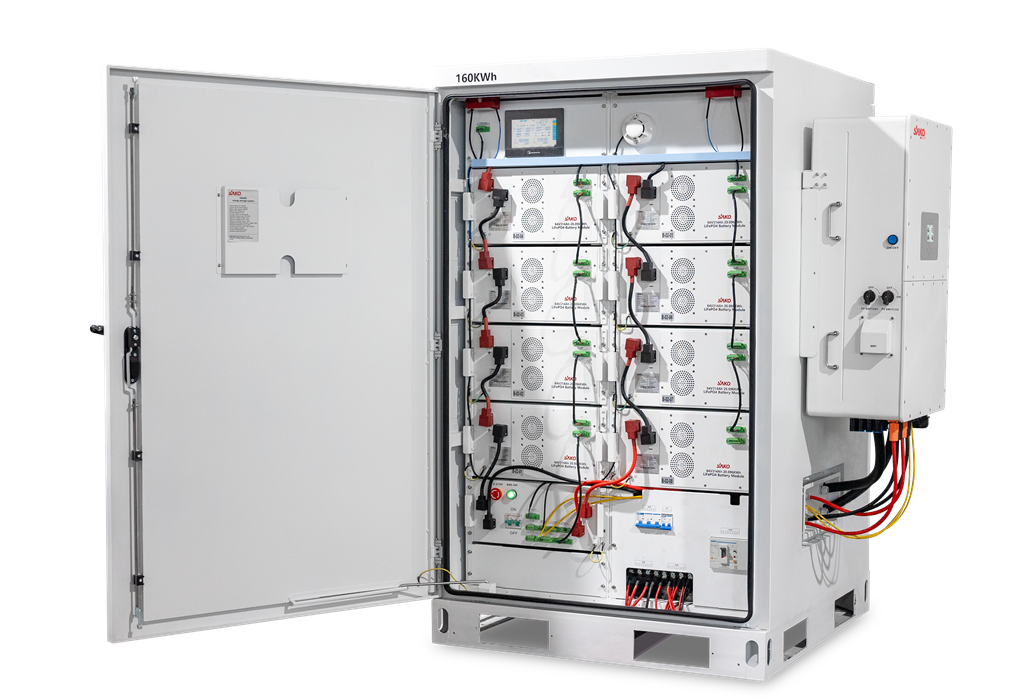

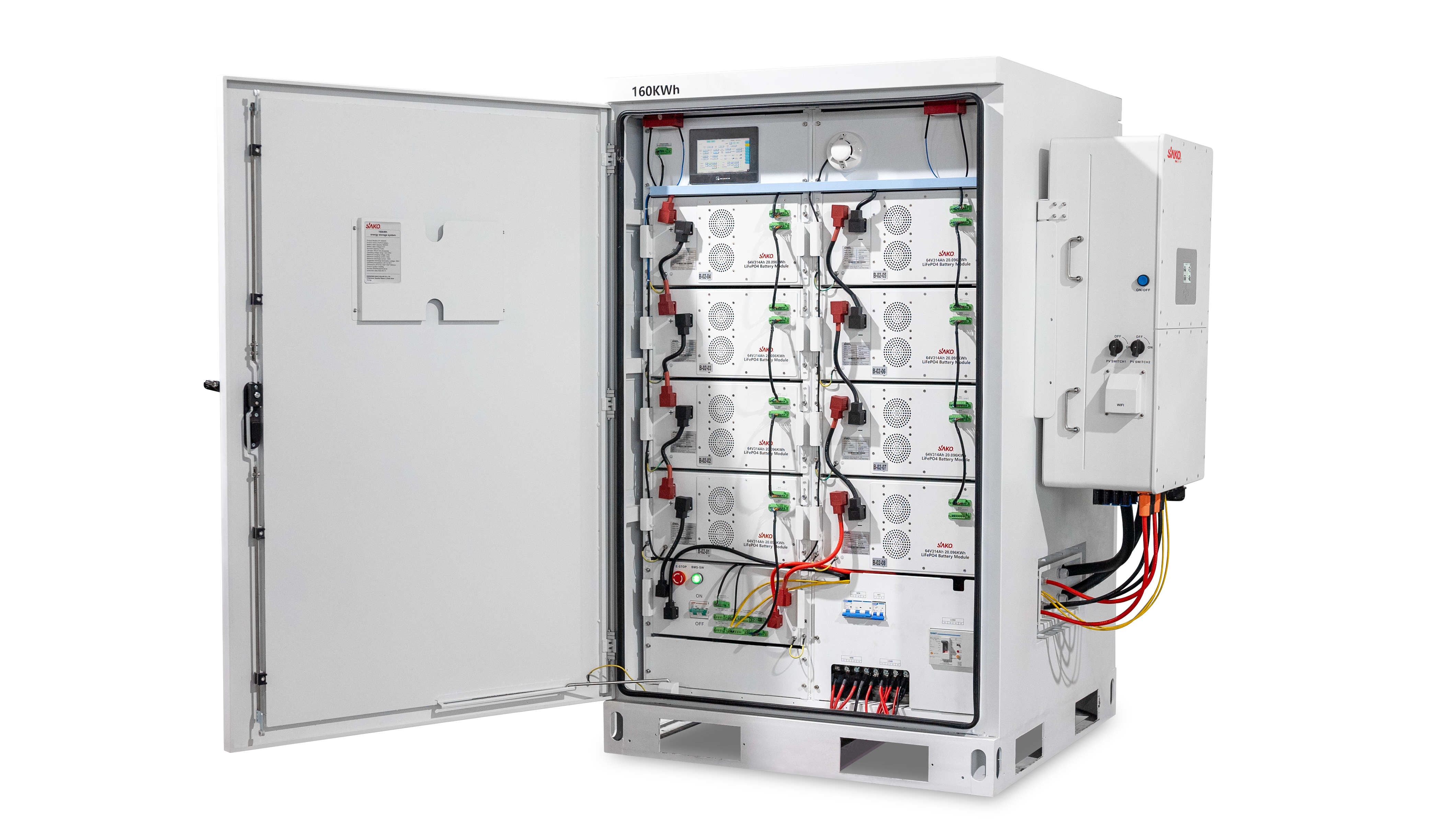

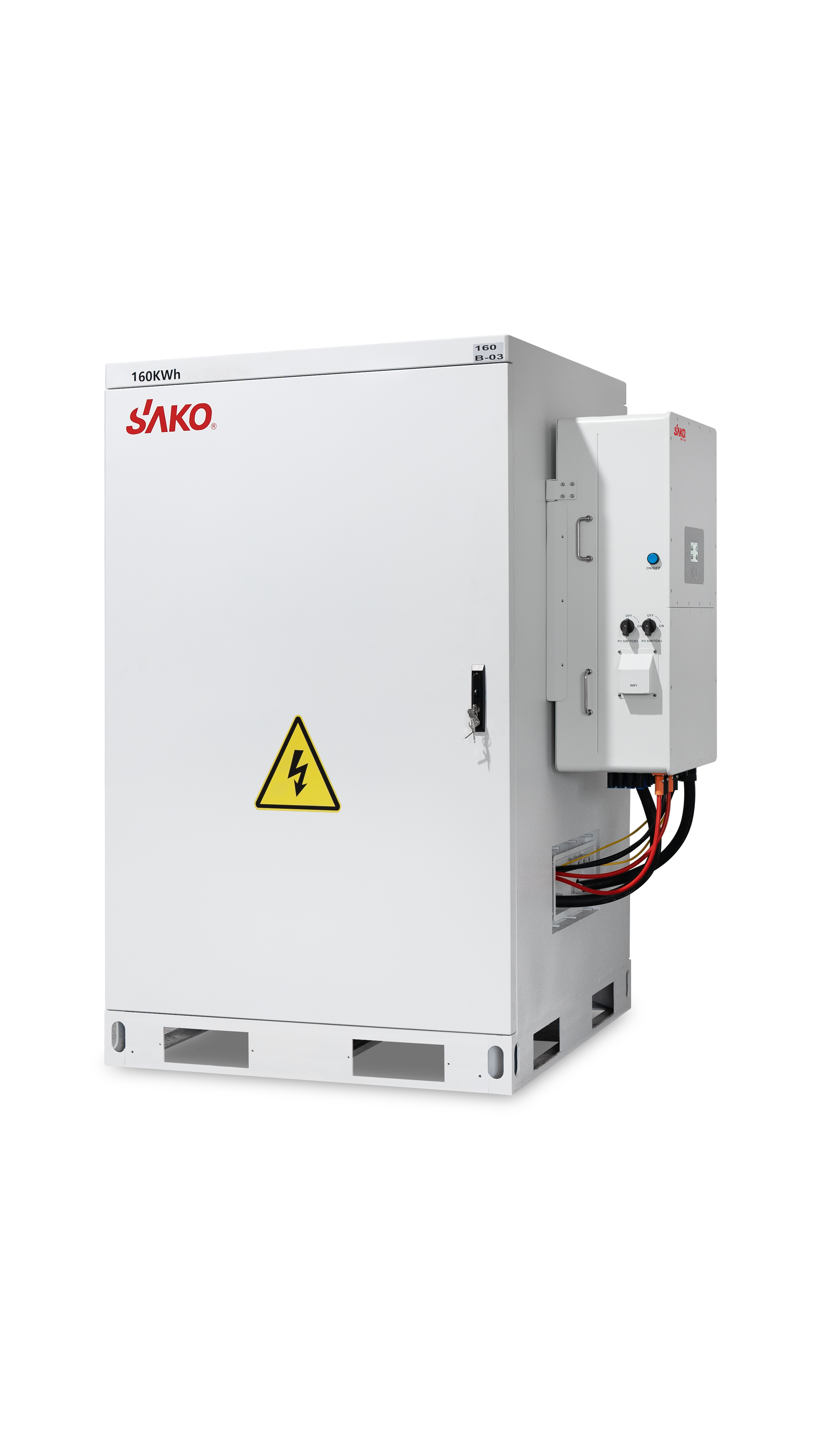

| Акумулятор: SK-LFP160kWh — LiFePO₄, 160 кВт·год · 512 В / 314 Аг | |
| Основні електричні параметри | |
| Модель | 512V314AH |
| Номінальна напруга | 512 В |
| Номінальна ємність | 314 Аг |
| Номінальна енергія | 160 768 Вт·год (~160,8 кВт·год) |
| Умови вимірювання | 0,2C розряд при 25 °C |
| Напруга заряду АКБ | 544 – 584 В |
| Захист від перезаряду АКБ | 592 В |
| Відновлення після перезаряду | 568 В |
| Захист від переразряду АКБ | 400 В |
| Відновлення після переразряду | 464 В |
| Рекомендована напруга відсічення інвертора | 432 В |
| Відновлення після переразряду АКБ | Негайно після початку заряду |
| Струмові параметри | |
| Номінальний струм заряду | 50 А |
| Макс. тривалий струм заряду | 80 А |
| Номінальний струм розряду | 50 А |
| Макс. тривалий струм розряду | 80 А |
| Температурний захист | |
| Захист від перегріву при заряді | 55 °C |
| Захист від переохолодження при заряді | 0 °C |
| Захист від перегріву при розряді | 65 °C |
| Захист від переохолодження при розряді | −20 °C |
| Захист від перегріву навколишнього середовища | 60 °C |
| Захист від переохолодження навколишнього середовища | −25 °C |
| Механічні характеристики | |

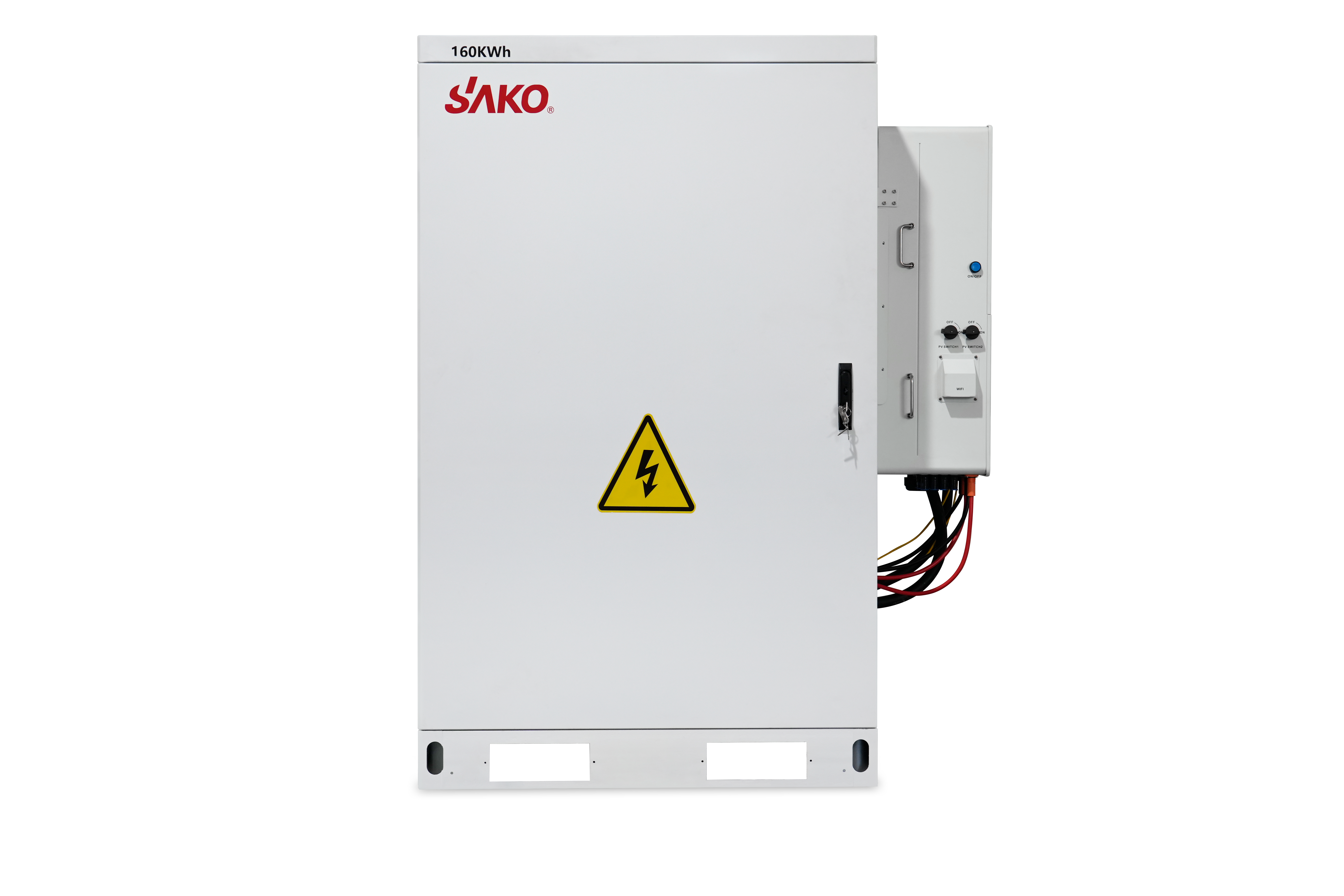

| Габарити шафи (Ш × В × Г) | 1100 × 1800 × 1500 мм (без інвертора) |
| Маса | ~1200 кг |
| Функції захисту та BMS | |
| Захист від перенапруги (пак і комірка) | Так |
| Захист від мінімальної напруги (пак і комірка) | Так |
| Захист від надструму при заряді/розряді | Так |
| Температурний захист при заряді/розряді | Так |
| Балансування комірок | Автоматичне |
| Система управління батареями (BMS) | Вбудована, повністю автоматична |
| Моніторинг | Напруга, струм, температура в реальному часі |
| Індикація стану | Зелений — норма; ALM червоний — несправність |
| Пожежна безпека | Аерозольний модуль пожежогасіння + димова сигналізація |
| Паралельне підключення шаф | Так (розширення ємності) |

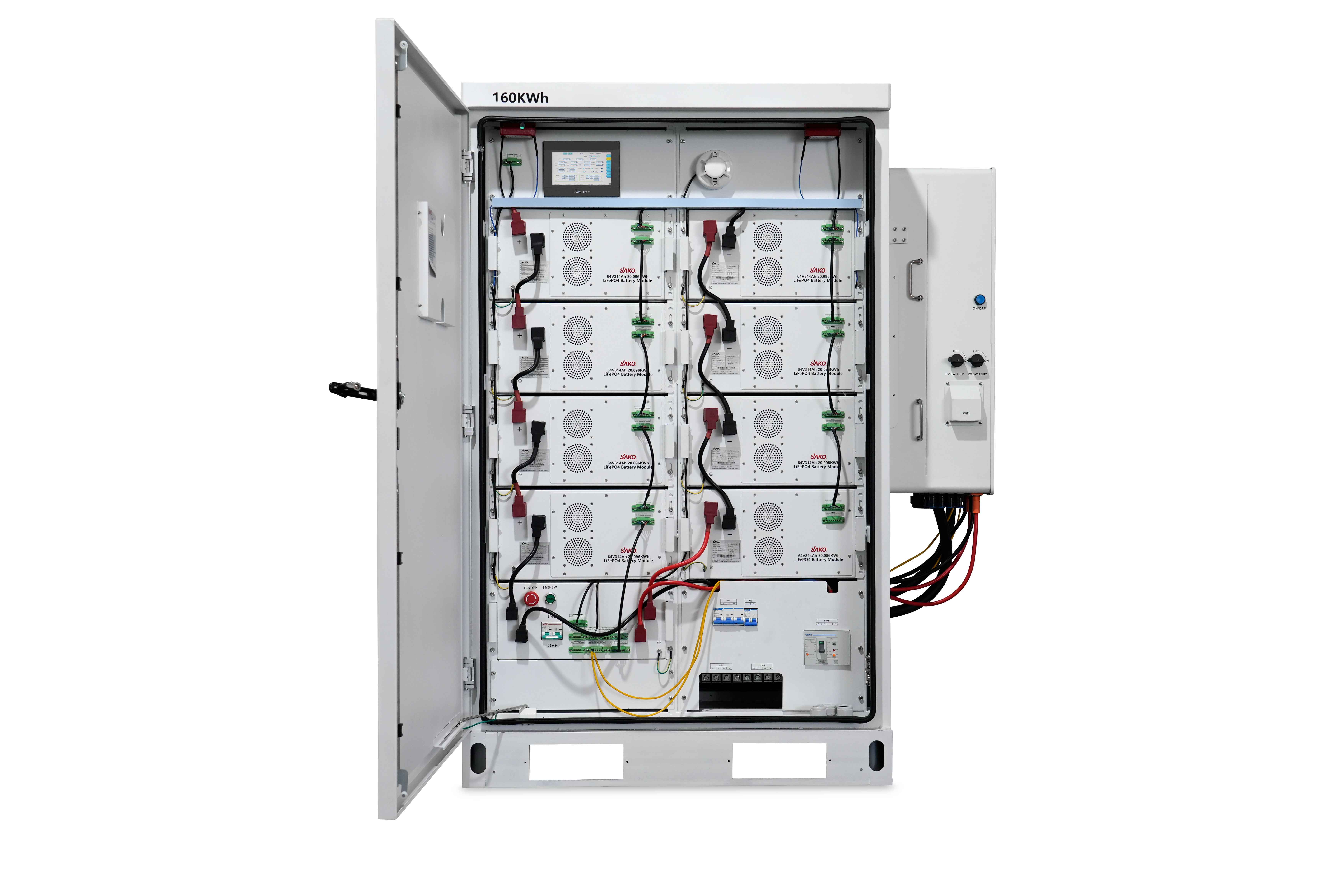

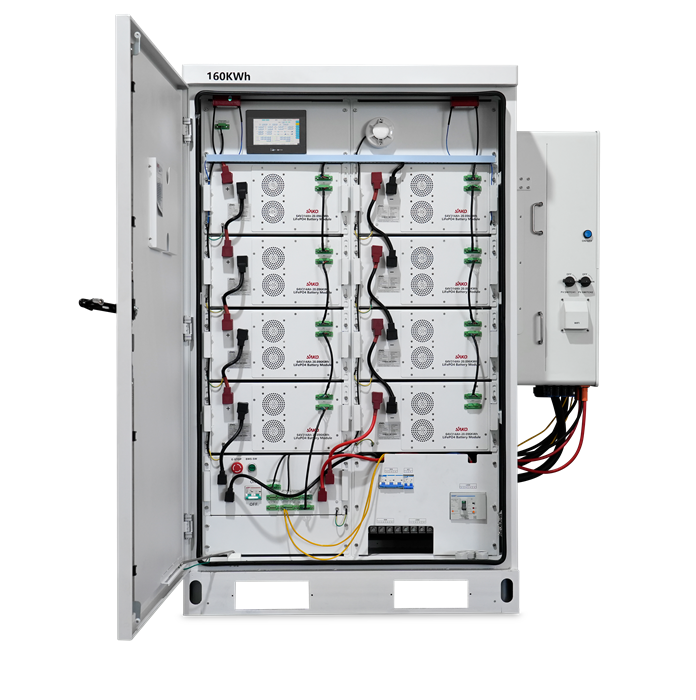

| Склад шафи | |
| Батарейні блоки | Кілька модулів у стійці |
| Високовольтний блок (BCU) | Керування зарядом/розрядом + захисні реле |
| Дисплей | Показ напруги, SOC, ємності, температури |
| Кондиціонер | Вимикач A/C |
| Дизельний генератор | Підключення через GEN-Switch |
| Введення кабелів | Знизу шафи |
